近日，材料与冶金学院刘其斌教授团队在增材制造领域SCI 1区Top期刊《Virtual and Physical Prototyping》（IF=10.96）公开发表了题为“A novel D022 precipitation-hardened Ni2.1CoCrFe0.5Nb0.2 high entropy alloy with outstanding tensile properties by additive manufacturing”研究成果。该研究成果的第一作者是贵州大学材料与冶金学院2021级博士研究生王方平，通讯作者为刘其斌教授。同时，该工作得到了大连理工大学董闯教授以及贵州大学郭亚雄特聘教授的指导。

文章链接：https://doi.org/10.1080/17452759.2022.2147553

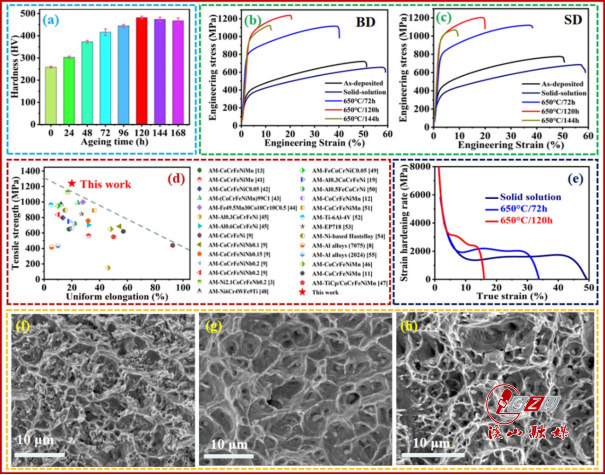

该研究成果首次提出了一种基于总价电子浓度与相图模拟相结合的设计策略，设计了Ni2.1CoCrFe0.5Nb0.2 高熵合金，该合金在高温下具有适合打印的稳定柔软FCC结构，并在低温下能沉淀出具有D022结构的 γ′′相。通过直接激光沉积成功地制备出墙状高熵合金，经过适当的热处理后，屈服强度达到~ 1005 MPa，极限强度达到～1240 MPa，拉伸伸长率为～20%，且扫描方向和建筑方向同性，具有同类报道中最好性能。通过原子探针等先进的表征手段，对γ′′相进行了系统分析，揭示了这种新的增材制造高熵合金的强化机制。这些发现不仅促进了增材制造技术在高性能材料制备中的发展，并为进一步提高合金性能提供了有效途径。

材料性能

国家发明专利证书

来源：贵大新闻网
